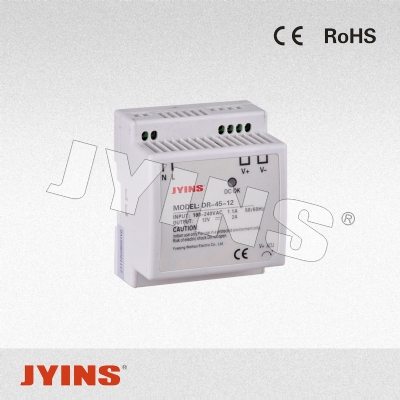

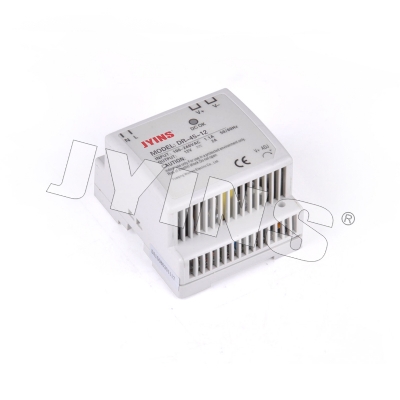

DR-45W |
|
|
| |
产品特点:
全球适用AC输入电源
保护特性：短路/过载/过压
空气冷却
可安装DIN标准导轨TS-35/7.5 或15
具有开机显示（发光二极管）
100%满负荷烧机测试
工作频率100KHz
一年保质期
尺寸：78*93*56mm (W*H*D)
技术参数:
| 型号 |
DR-45-5 |
DR-45-12 |
DR-45-15 |
HDR-45-24 |
| 输出 |
直流输出电压 |
5V |
12V |
15V |
24V |
| 输出电压容差 |
±2% |
±1% |
±1% |
±1% |
| 额定输出电流 |
5A |
3.5A |
2.8A |
2A |
| 输出电流范围 |
0-5A |
0-3.5A |
0-2.8A |
0-2A |
| 输出功率 |
25W |
42W |
42W |
48W |
| 纹波及噪音 |
100mVp-p |
200mVp-p |
240mVp-p |
480mVp-p |
| 直流电压可调范围 |
4.75-5.5V |
10.8-13.2V |
13.5-16.5V |
21.6-26.4V |
| 启动、上升、保持时间 |
800ms,60ms，100ms/230VAC满载 |
| 输入 |
输入电压范围 |
85～264 VAC47～63 Hz；选择120～370VDC |
| 交流输入电流 |
1.5 A/115 V 0.75A/ 230 V |
| 效率 |
72% |
77% |
77% |
80% |
| 冲击电流 |
冷启动电流28A/115V 56A/230V |
| 漏电流 |
＜1mA/240VAC |
| 保护特性 |
过载保护 |
105%～150% |
| 保护方式：恒定电流限制自动恢复 |
| 过电压保护 |
115%～135% |
| 保护方式：切断输出，重新启动 |
| 高温保护 |
功率管达到135℃时，切断输出，温度下降后自动恢复 |
| 环境 |
工作温度、湿度 |
-10℃～+50℃；20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：3KVAC输入与地：1.5KVAC输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间，输入与地，输出与地：100M Ohms / 500VDC |
| 符合标准 |
安全标准 |
符合UL508,TUV EN60950-1 |
| EMC标准 |
符合EN55011,EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024,EN61000-6-2 |
| 其它 |
重量 |
0.31Kg |
| 包装 |
48pcs/16.1Kg/1.3CUFT |
| 备注 |
1．所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 |
| 2．纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |
| 3．容差是电压设定误差、电压调整率和电流调整率之总和。 |
| 4．本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。 |

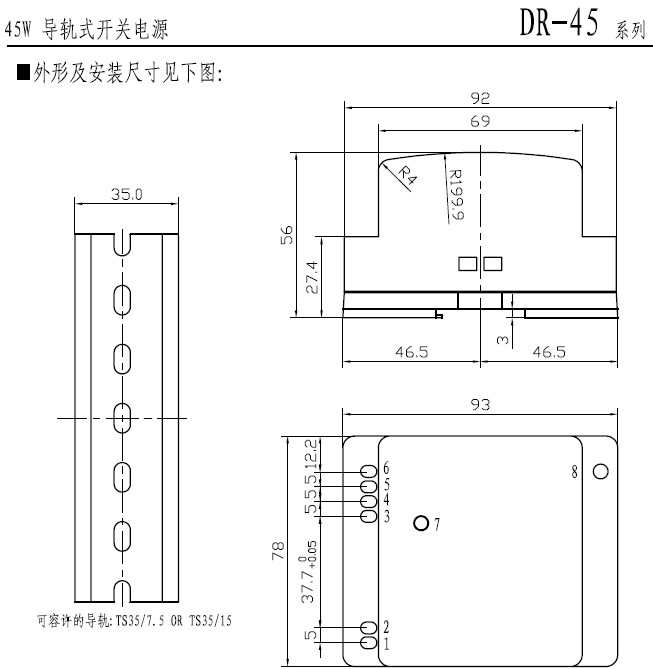

安装尺寸:
|
| |
|
