您的位置：网站首页 > 产品中心 > Q四组输出系列 > Q-120W
|

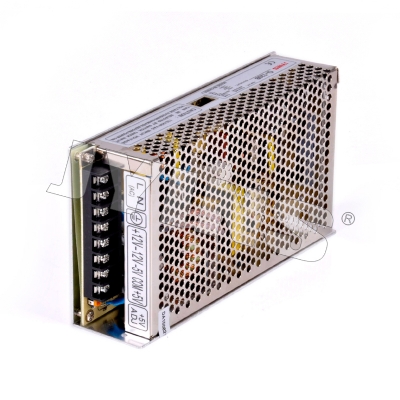

Q-120W |
|
|
| |
产品特点:
高效率，高可靠
开关选择输入电压范围
100%满负荷烧机测试
保护特性：短路/过载/过压
工作频率25KHz
1年保质期
尺寸: 199*110*50mm（L*W*H）
技术参数:
| 型号 |
Q-120B |
Q-120C |
Q-120D |
| CH1 |
CH2 |
CH3 |
CH4 |
CH1 |
CH2 |
CH3 |
CH4 |
CH1 |
CH2 |
CH3 |
CH4 |
| 输出 |
直流输出电压 |
5V |
12V |
-5V |
-12V |
5V |
15V |
-5V |
-15V |
5V |
12V |
24V |
-12V |
| 输出电压容差(注3) |
±2% |
±6% |
±6% |
±6% |
±2% |
+10，-5% |
±6% |
+10，-5% |
±2% |
±6% |
±6% |
±6% |
| 额定输出电流(注5) |
11A |
4A |
1A |
1A |
10A |
3.5A |
1A |
1A |
8A |
2A |
2A |
1A |
| 输出电流范围 |
2-12A |
0.5-5A |
0.2-1A |
0.2-1A |
2-12A |
0.5-5A |
0.2-1A |
0.2-1A |
2-12A |
0.2-5A |
0.2-2A |
0.2-1A |
| 输出功率 |
120W |
122.5W |
124W |
| 纹波及噪音(注2) |
80mV |
120mV |
80mV |
120mV |
80mV |
150mV |
80mV |
150mV |
80mV |
120mV |
180mV |
120mV |
| 直流电压可调范围 |
CH1：-5%，+10% |
| 启动、上升、 保持时间 |
200ms, 50ms, 20ms满载 |
| 输入 |
输入电压范围 |
88～132 VAC / 176～264 VAC 47-63Hz；由开关选择 240～370VDC |
| 交流输入电流 |
2.8A/115 V 1.6A/ 230 V |
| 效率 |
77% |
76% |
80% |
| 冲击电流 |
冷启动电流35A |
| 漏电流 |
＜3.5mA/240VAC |
| 保护特性 |
过载保护 |
105%～135% |
| 保护方式：切断输出 复位：重新启动 |
| 过电压保护 |
CH1:115%～135% |
| 保护方式：切断输出 复位：重新启动 |
| 环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间，输入与地，输出与地： 100M Ohms/500VDC |
| 符合标准 |
安全标准 |
符合1950,TUV EN60950 |
| EMC标准(注4) |
符合EN55022(CISPR22),EN61000-3-2,-3,EN55024,EN61000-4-2,3,4,5,6,8,11; ENV50204 |
| 其它 |
重量 |
0.86Kg |
| 包装 |
22pcs/19.2Kg/1.22CUFT |
| 备注 |
1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 |
| 2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |
| 3.各输出可达最大电流，但总负载不可超过最大输出功率。 |
| 4. 本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。 |
| 5. 具体输出电流见输出降额曲线。 |

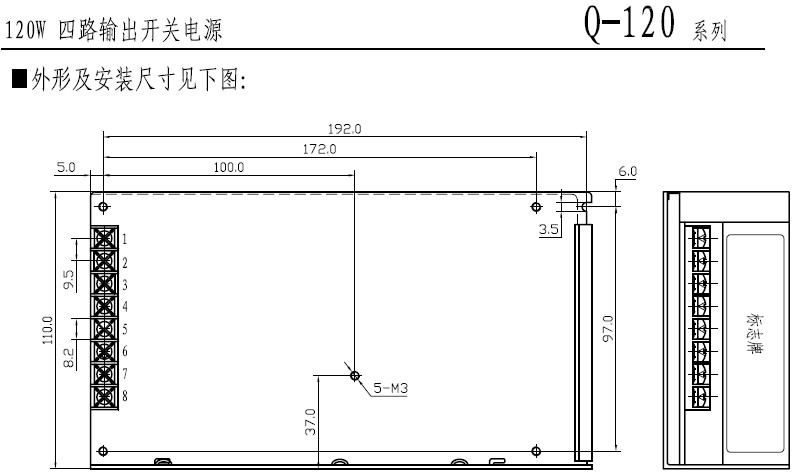

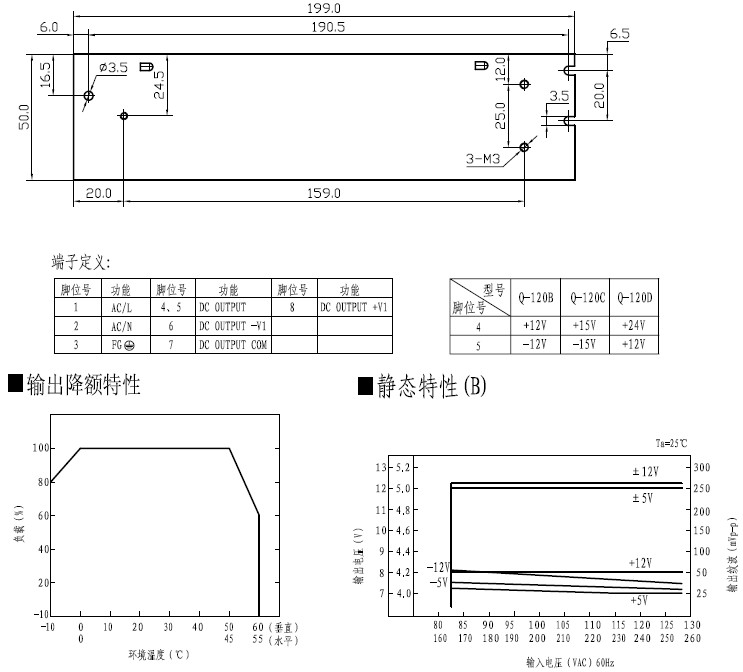

安装尺寸:
|
| |
|
