Q-60W |
|
|
| |
产品特点:
高效率，高可靠
全球适用AC输入电源
保护特性：短路/过载/过压
空气冷却
具有开机显示（发光二极管）
工作频率35KHz
1年保质期
尺寸: 159*97*38mm(L*W*H)
技术参数:
| 型号 |
Q-60B |
Q-60C |
Q-60D |
| CH1 |
CH2 |
CH3 |
CH4 |
CH1 |
CH2 |
CH3 |
CH4 |
CH1 |
CH2 |
CH3 |
CH4 |
| 输出 |
直流输出电压 |
5V |
12V |
-5V |
-12V |
5V |
15V |
-5V |
-15V |
5V |
12V |
24V |
-12V |
| 输出电压容差(注3) |
±2% |
±6% |
±5% |
±5% |
±2% |
+8,-4% |
±5% |
±5% |
±2% |
±6% |
+8,-4% |
±5% |
| 额定输出电流(注5) |
5.5A |
2A |
0.5A |
0.5A |
5.5A |
1.5A |
0.5A |
0.5A |
4A |
1A |
1A |
0.5A |
| 输出电流范围 |
0.5-8A |
0.1-3A |
0-1A |
0-1A |
0.5-8A |
0.1-3A |
0-1A |
0-1A |
0.5~8A |
0.1~3A |
0.1~1.5A |
0~1A |
| 输出功率 |
60W |
60W |
62W |
| 纹波及噪音(注2) |
100mVp-p |
120mVp-p |
100mVp-p |
120mVp-p |
100mVp-p |
120mVp-p |
100mVp-p |
120mVp-p |
100mVp-p |
120mVp-p |
150mVp-p |
120mVp-p |
| 直流电压可调范围 |
CH1：-5%，+10% |
| 启动、上升、保持时间 |
1600ms,20ms,12ms/115VAC 800ms,20ms, 60ms/230VAC满载 |
| 输入 |
输入电压范围 |
85～264 VAC 47-63Hz；120～370VDC |
| 交流输入电流 |
2A/115 V 0.8A/ 230 V |
| 效率 |
70% |
72% |
75% |
| 冲击电流 |
冷启动电流18A/115V 36A/230V |
| 漏电流 |
＜1 mA/240VAC |
| 保护特性 |
过载保护 |
105%～150% /115VAC |
| 保护方式：切断输出，间歇式自动恢复 |
| 过电压保护 |
5V:115%～135% |
| 保护方式：打嗝模式， 自动恢复 |
| 环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间，输入与地，输出与地： 100M Ohms/500VDC |
| 符合标准 |
安全标准 |
符合 UL60950 |
| EMC标准(注4) |
符合EN55022,EN61000-3-2,-3, EN61000-4-2,3,4,5,6,8,11; ENV50204 |
| 其它 |
重量 |
0.56Kg |
| 包装 |
30pcs/17.3Kg/0.99CUFT |
| 备注 |
1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 |
| 2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |
| 3. 容差是电压设定误差、电压调整率和电流调整率之总和。 |
| 4. 本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。 |
| 5. 具体输出电流见输出降额曲线。 |

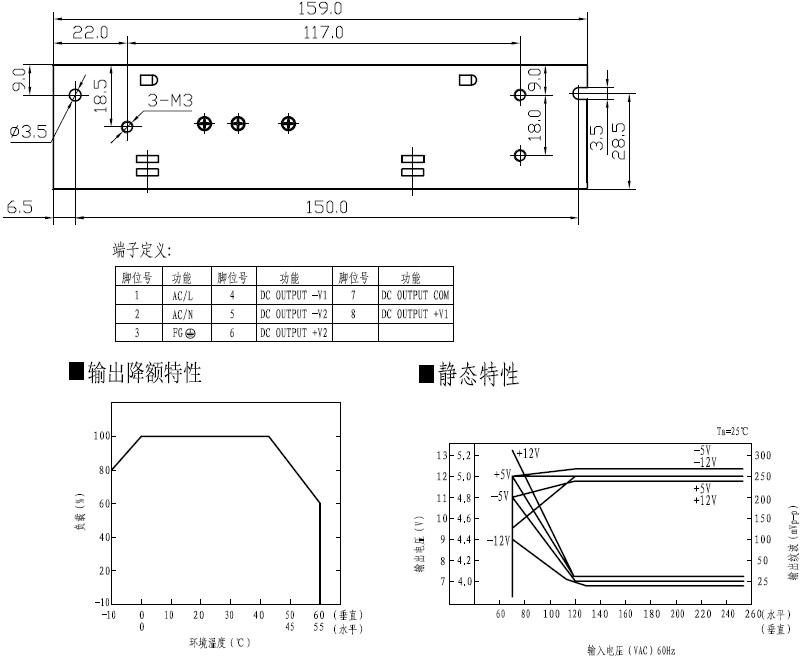

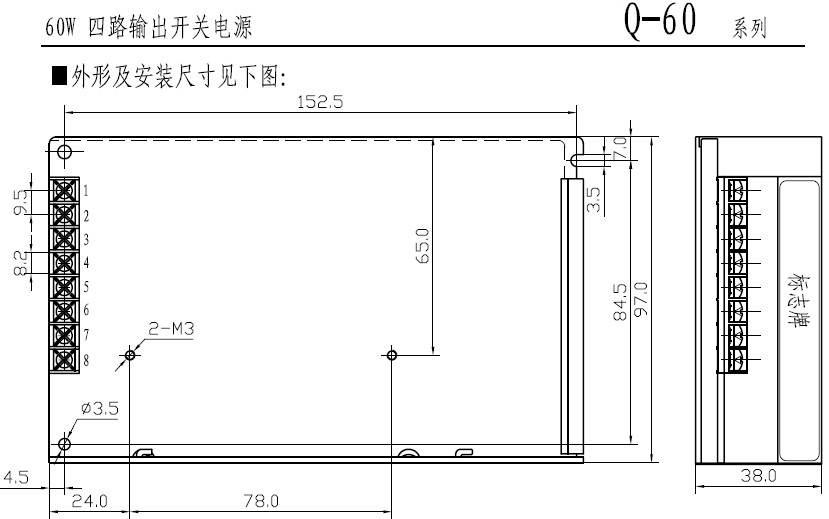

安装尺寸:
|
| |
|
