产品特点:
高可靠，低纹波
交流输入电压AC200~260V
保护特性：短路/过载/过压/过温
内置远程开/关机和电压补偿信号接口
具有可并联功能

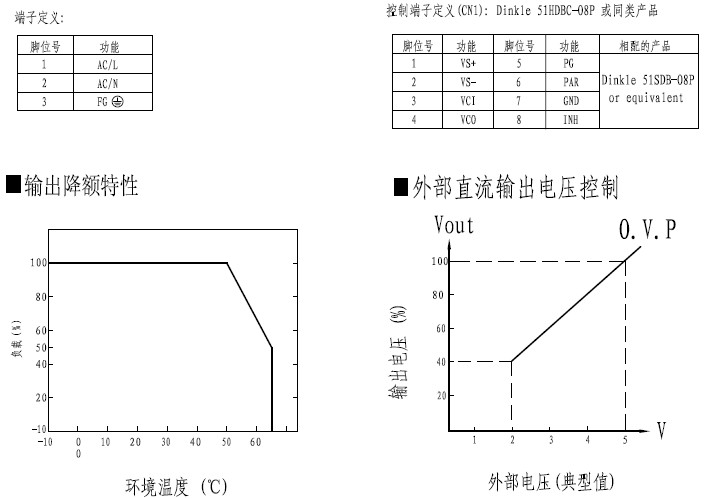

由外部2～5V电压控制，可调节输出电压在额定电压的40%~100%范围值内
内置直流电扇强迫风冷
一年保质期
尺寸: 291*132*132mm （L*W*H）
技术参数:
| 型号 |
SCN-1500-12 |
SCN-1500-15 |
SCN-1500-24 |
SCN-1500-48 |
| 输出 |
直流输出电压 |
12V |
15V |
24V |
48V |
| 输出电压容差 |
±1% |
±1% |
±1% |
±1% |
| 额定输出电流 |
125A |
100A |
62.5A |
32A |
| 输出电流范围 |
0-125A |
0-100A |
0-62.5A |
0-32A |
| 输出功率 |
1500W |
1500W |
1500W |
1536W |
| 纹波及噪音 |
120mVp-p |
150mVp-p |
240mVp-p |
480mVp-p |
| 直流电压可调范围 |
±5%；由外部2～5V电压控制，可调节输出电压在额定电压的40%~100%范围值内 |
| 启动、上升、保持时间 |
800ms, 50ms, 16ms 满载 |
| 输入 |
输入电压范围 |
200～260 VAC47～63 Hz；290～370VDC |
| 交流输入电流 |
12A/ 230 VAC |
| 效率 |
83% |
84% |
85% |
87% |
| 冲击电流 |
120A/230V |
| 漏电流 |
3.5 mA/240VAC |
| 保护特性 |
过载保护 |
110%～135% |
| 保护方式：电流限制，延迟关断，重新启动 |
| 过电压保护 |
110%~135% |
| 保护方式：切断输出，重新启动 |
| 高温保护 |
TSW1（功率管）温度>100 ℃时切断输出，重新启动 |
| 环境 |
工作温度、湿度 |
-10℃～+65℃，20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃，10%～95 %RH |
| 抗震性 |
10～200Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
I/P-O/P, I/P-FG:1500VAC |
| 绝缘电阻 |
I/P-O/P, I/P-FG, >100M Ohms / 500VDC |
| 符合标准 |
安全标准 |
符合UL1950,CSA22.2,IEC60950 |
| EMC标准 |
符合FCC Part 15 Class A |
| 其它 |
重量 |
4.5Kg; |
| 包装 |
4pcs/20kg/CARTON |
| 特殊功能 |

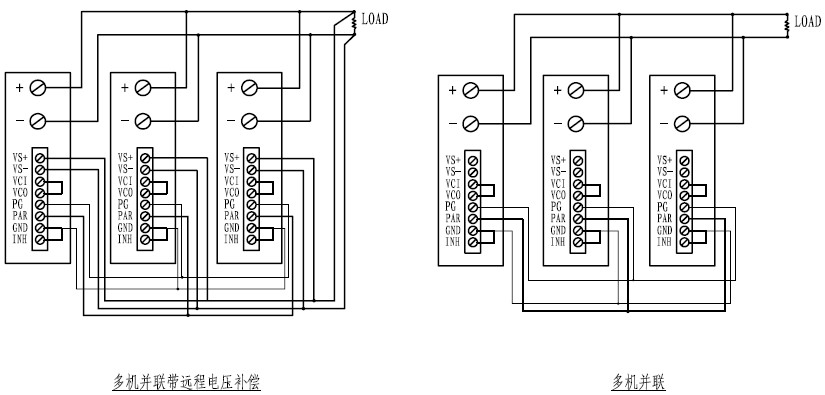

直流电压可调、远程控制和电压补偿信号接口、并联功能（参考端子使用说明） |
| 备注 |
1．所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 |
| 2．纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |
| 3．容差是电压设定误差、电压调整率和电流调整率之总和。 |
| 4．本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。 |

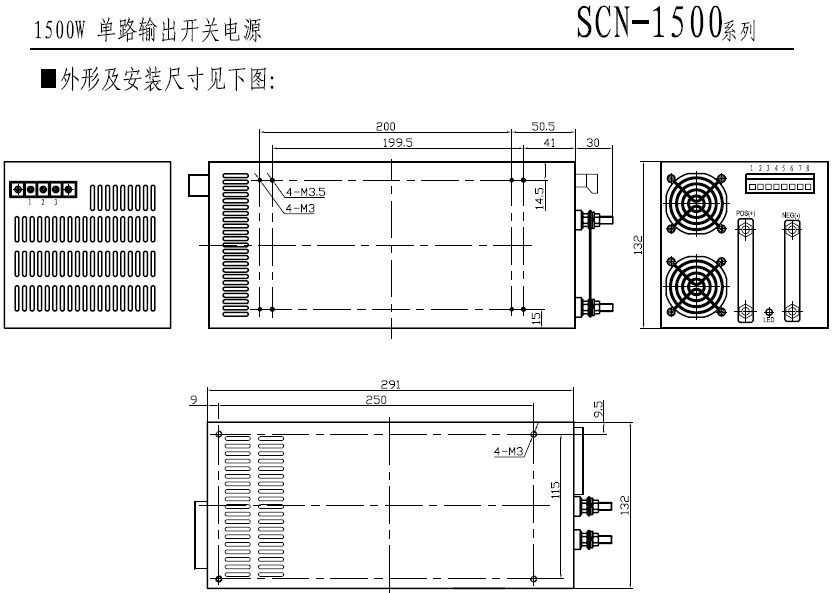

安装尺寸:
|
