您的位置：网站首页 > 产品中心 > S单组输出系列 > S-60W
|

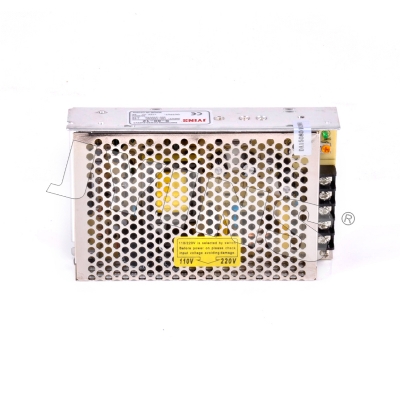

S-60W |
|
|
| |
产品特点:
高效率，高可靠
全球适用AC输入电源
100%满负荷烧机测试
保护特性：短路/过载/过压
空气冷却
工作频率50KHz
1年保质期
尺寸: 159*97*38mm(L*W*H)
技术参数:
| 型号 |
S-60-5 |
S-60-12 |
S-60-15 |
S-60-24 |
S-60-48 |
| 输出 |
直流输出电压 |
5V |
12V |
15V |
24V |
48V |
| 输出电压容差(注3) |
±2% |
±1% |
±1% |
±1% |
±1% |
| 额定输出电流(注5) |
12A |
5A |
4A |
2.5A |
1.3A |
| 输出电流范围 |
0-12A |
0-5A |
0-4A |
0-2.5A |
0-1.3A |
| 输出功率 |
60W |
60W |
60W |
60W |
62.4W |
| 纹波及噪音(注2) |
120mVp-p |
120mVp-p |
150mVp-p |
150mVp-p |
200mVp-p |
| 直流电压可调范围 |
+10, -5% |
±10% |
±10% |
±10% |
±10% |
| 启动、上升、保持时间 |
800ms,50ms,10ms/115VAC 300ms,50ms,80ms/230VAC |
| 输入 |
输入电压范围 |
85～264 VAC 47～63 Hz；120～370VDC |
| 交流输入电流 |
2A/115 V 1A/ 230 V |
| 效率 |
73% |
76% |
77% |
79% |
79% |
| 冲击电流 |
冷启动电流30A/115VAC 60A/230VAC |
| 漏电流 |
＜3.5 mA/240VAC |
| 保护特性 |
过载保护 |
115%～165% |
| 保护方式：电流限制 ，自动恢复 |
| 过压保护 |
115%～135% |
| 保护方式：打嗝模式 ，自动恢复 |
| 环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间，输入与地，输出与地： 100M Ohms/500VDC |
| 符合标准 |
安全标准 |
符合UL1012, UL1950，TUV EN60950 |
| EMC标准(注4) |
符合EN55022，EN61000-3-2，-3，EN61000-4-2，3，4，5，6，8，11；ENV50204，EN55024 |
| 其它 |
重量 |
0.51Kg |
| 包装 |
30pcs/15.8Kg/0.99CUFT |
| 备注 |
1．所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 |
| 2．纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |
| 3．容差是电压设定误差、电压调整率和电流调整率之总和。 |
| 4. 本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。 |
| 5．具体输出电流见输出降额曲线。 |

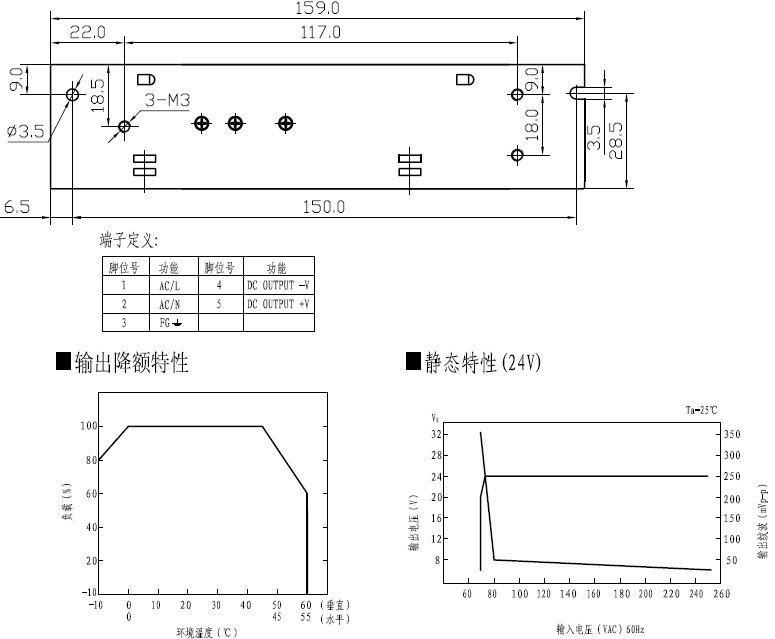

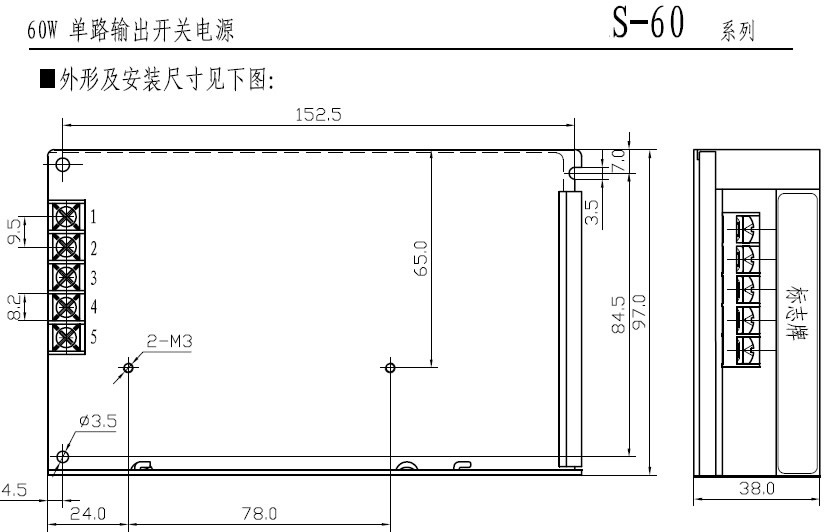

安装尺寸:
|
| |
|
