S-50W |
|
|
| |
产品特点:
高效率，高可靠、低成本
开关选择输入电压范围
保护特性：短路/过载
空气冷却
具有开机显示（发光二极管）
工作频率27KHz
1年保质期
尺寸: 159*97*38mm(L*W*H)
技术参数:
| 型号 |
S-50-5 |
S-50-12 |
S-50-15 |
S-50-24 |
S-50-48 |
| 输出 |
直流输出电压 |
5V |
12V |
15V |
24V |
48V |
| 输出电压容差(注3) |
±2% |
±1% |
±1% |
±1% |
±1% |
| 额定输出电流(注4) |
10A |
4.2A |
3.4A |
2.1A |
1A |
| 输出电流范围 |
0-10A |
0-4.2A |
0-3.4A |
0-2.1A |
0-1A |
| 输出功率 |
50W |
50.4W |
51W |
50.4W |
48W |
| 纹波及噪音(注2) |
75mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
| 直流电压可调范围 |
+10,-5% |
±10% |
±10% |
±10% |
±10% |
| 启动、上升、保持时间 |
200ms,100ms,20ms满载 |
| 输入 |
输入电压范围 |
85～132 VAC/170～264VAC 47～63 Hz；选择240～370VDC |
| 交流输入电流 |
1.3A/115 V 0.65A/ 230 V |
| 效率 |
71% |
78% |
78% |
82% |
84% |
| 冲击电流 |
冷启动电流18A/115V 36A/230V |
| 漏电流 |
＜1 mA/240VAC |
| 保护特性 |
过载保护 |
110%～160% |
| 保护方式：电流限制 ，自动恢复 |
| 环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间，输入与地，输出与地： 100M Ohms/500VDC |
| 符合标准 |
安全标准 |
符合UL1012 |
| EMC标准 |
Design refer to FCC Part15 J Conduction Class B |
| 其它 |
重量 |
0.51Kg |
| 包装 |
30pcs/15.8Kg/0.99CUFT |
| 备注 |
所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 |
| 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |
| 容差是电压设定误差、电压调整率和电流调整率之总和。 |
| 具体输出电流见输出降额曲线。 |

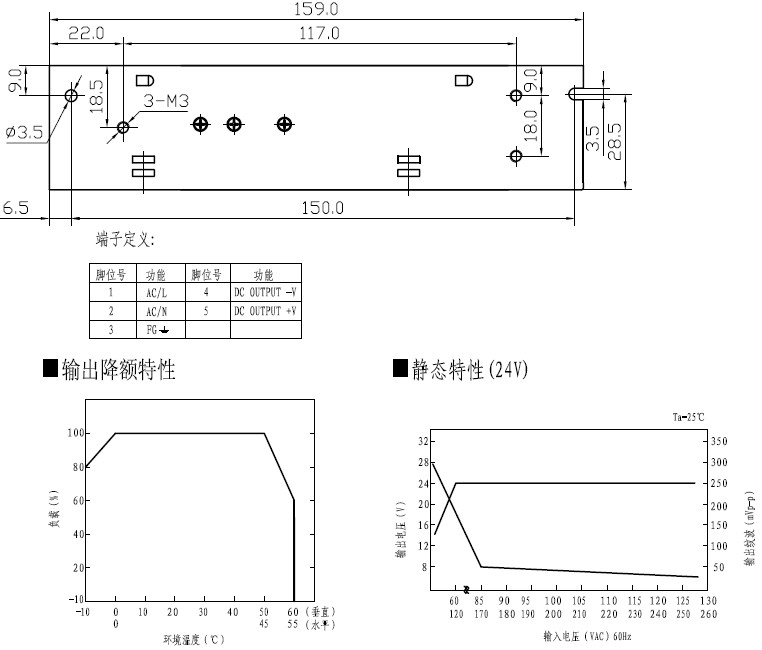

安装尺寸:
|
| |
|
