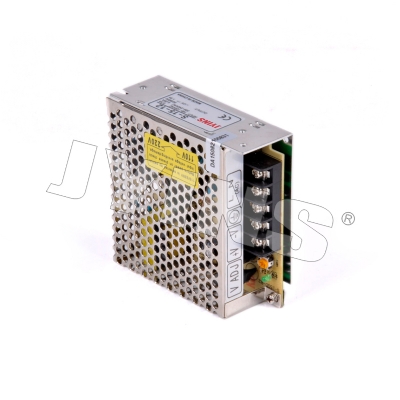

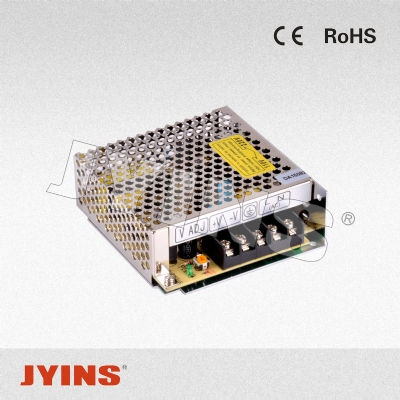

S-15W |
|
|
| |
产品特点:
高效率，高可靠、低成本
开关选择输入电压范围
100%满负荷烧机测试
保护特性：短路/过载
空气冷却
工作频率37KHz
一年保质期
尺寸: 99*97*36mm(L*W*H)
技术参数:
| 型号 |
S-15-5 |
S-15-12 |
S-15-24 |
| 输出 |
直流输出电压 |
5V |
12V |
24V |
| 输出电压容差 |
±2% |
±1% |
±1% |
| 额定输出电流 |
3A |
1.3A |
0.7A |
| 输出电流范围 |
0-3A |
0-1.3A |
0-0.7A |
| 输出功率 |
15W |
15.6W |
16.8W |
| 纹波及噪音 |
50mVp-p |
50mVp-p |
100mVp-p |
| 直流电压可调范围 |
+10,-5% |
±10% |
±10% |
| 启动、上升、保持时间 |
200ms,100ms,30ms 满载 |
| 输入 |
输入电压范围 |
85～132 VAC / 170～264 VAC 47～63 Hz选择240～370VDC |
| 交流输入电流 |
0.5A/115V 0.25A/230V |
| 效率 |
65% |
68% |
72% |
| 冲击电流 |
冷启动电流15A/115VAC 30A/230VAC |
| 漏电流 |
＜0.5 mA/240VAC |
| 保护特性 |
过载保护 |
110%～160% 切断输出，折返式自动恢复 |
| 环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃；10%～95%RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间，输入与地，输出与寺地:500VDC/100MΩ |
| 符合标准 |
安全标准 |
满足UL1012要求 |
| EMC标准 |
满足FCC PART15J条件 CLASS B |
| 其它 |
重量 |
0.3Kg |
| 包装 |
45pcs/15Kg/0.9CUFT |
| 备注 |
1. 所有参数在末特别指明时,都是230VAC电压输入,额定负载和25℃条件下测量所得值. |
| 2.容差是电压设定误差、电压调整率和电流调整率之总和。 |
| 3. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |

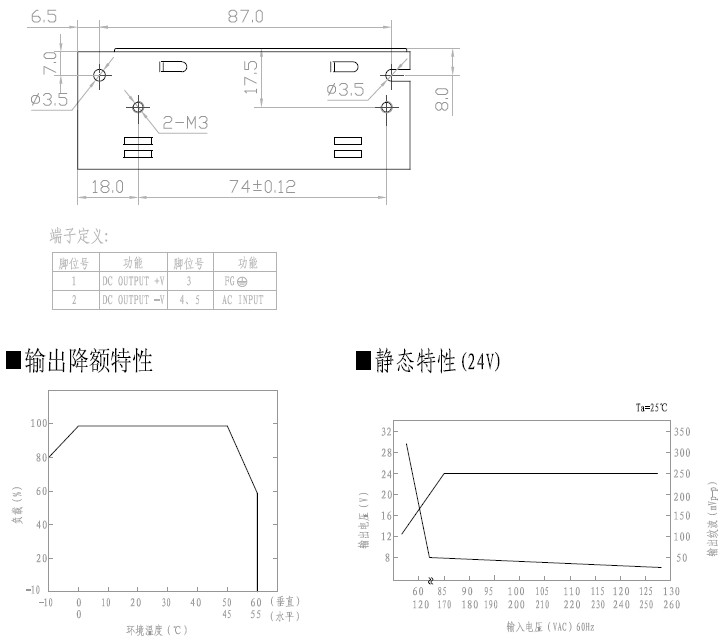

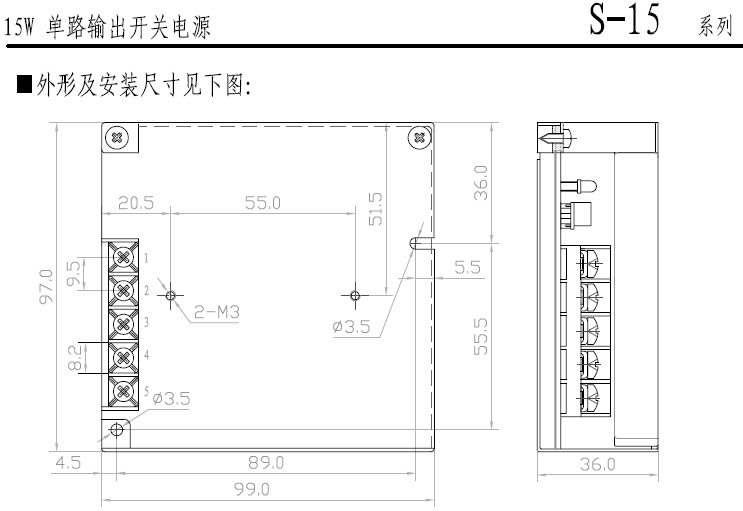

安装尺寸:
|
| |
|
