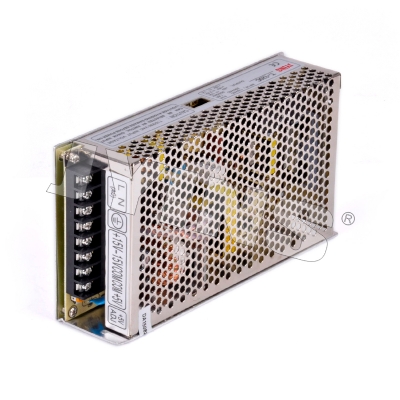

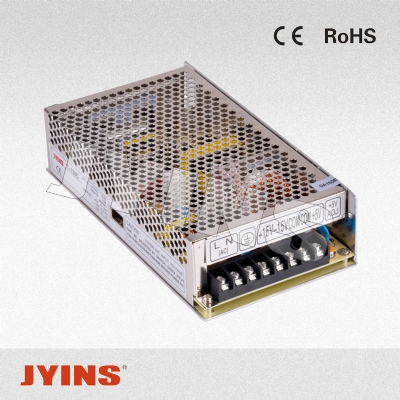

T-120W

	加入收藏
	0577-62782560,61762899
	0577-62775560,62792655
	jyins@jyins.com
	在线询盘
	产品目录下载

产品特点:

低价格、高可靠

105℃输出电容器

全球适用AC输入电源

软启动电流、有效降低AC输入冲击

有短路保护、过载保护

体积小、重量轻

100%满负荷烧机测试

内装EMI滤波器、波纹极小

技术参数:

型号	T-100C			T-100D
	CH1	CH2	CH3	CH1	CH2	CH3
直流输出电压	5V	15V	-15V	5V	12V	24V
输出电压容差(注2)	±2%	±6%	±6%	±2%	±6%	±6%
额定输出电流	10A	2.5A	1A	6A	2A	2A
输出电流范围	2-12A	0.2-2.5A	0.1-1A	2-10A	0.1-2A	0.2-2A
波纹及噪音(注3)	80mVp-p	150mVp-p	150mVp-p	80mVp-p	150mVp-p	150mVp-p
进线稳定度(注4)	±0.5%	±1%	±1%	±0.5%	±1%	±1%
负载稳定度(注5)	±1%	±5%	±5%	±1%	±5%	±5%
直流输出功率	100W			102W
效率	77%			79%
直流电压可调范围	CH1;+10,-5%			CH1;+10,-5%
输入电压范围	85-132VAC/170-264VAC 由开关选择47-63Hz；240-370VDC
输入电流	2.5A/115V 1.25A/230V
冲击电流	冷启动电流 30A/115V 60A/230V
漏电流	<0.5mA/240VAC
过载保护	105%-150%M 类型：电流限制复位：自动恢复
过电压保护	............
高温保护	............
温度系数	±0.03%/℃(0-50℃) ON+5V
启动、上升、保持时间	200ms,50ms,16ms
抗震性	10-500Hz，2G 10min，/1周期，时长60分，各轴
耐压性	输入输出间：1.5KvAC输入与外壳：1.5KvAC输出与外壳：0.5KvAC
隔离电阻	输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ
工作温度、湿度	-10℃-+60℃(参考输出特性图)，20%-90%RH
存储温度、湿度	-20℃-+85℃，10%-95RH
外形尺寸	199×110×50mm
重量	0.83kgs
安全标准	满足UL1012要求(不申请标记)
EMC标注	满足FCC部分15J条件等级B
注释	1.以上参数测试条件为：230VAC，额定负载，25℃ 70%Rh，温度。
	2.容差：包括设定容差，线路稳定度，负载稳定度(注5)。
	3.波纹测试：20MHz用"A12"双绞线，中断用0.1uF&47uF电容短路器。
	4.进线电压稳定度测试：满负载时进线最低电压到最高电压。
	5.负载稳定度测试：负载从0%到100%。

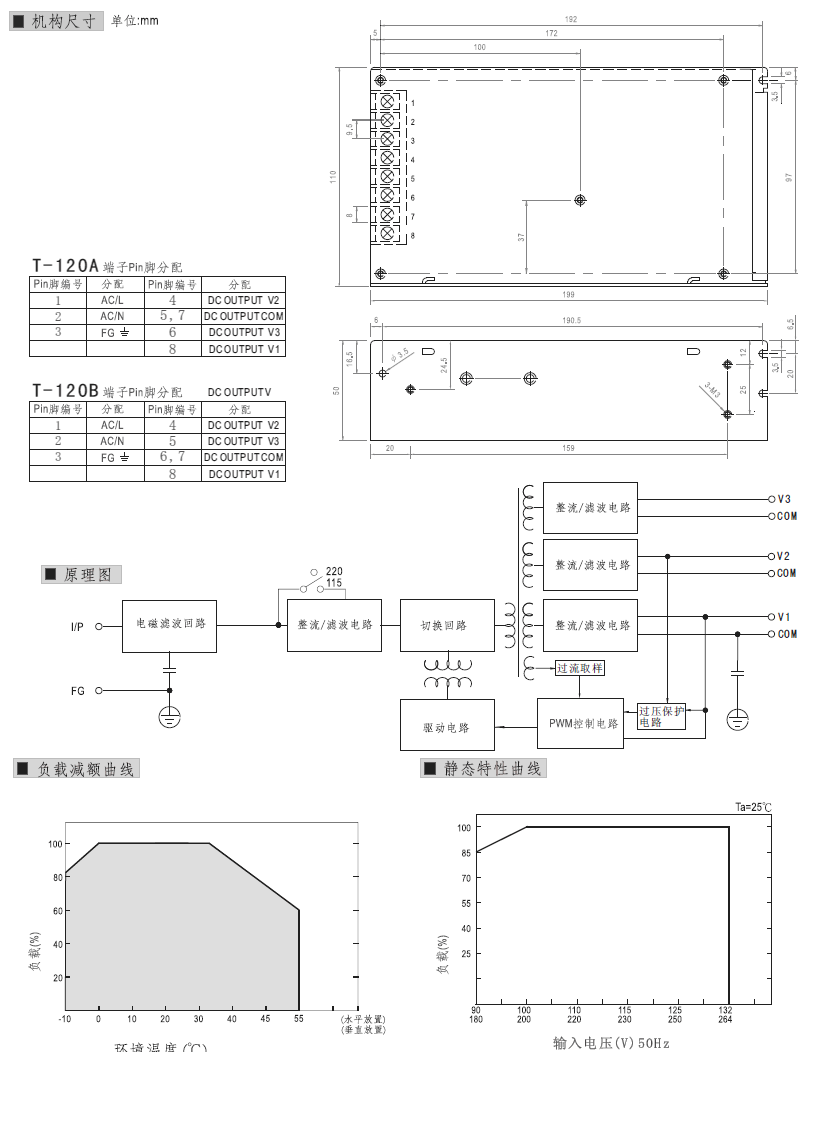

安装尺寸:
