T-50W
加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

 产品特点:

高效率，高可靠、低成本

开关选择输入电压范围

100%满负荷烧机测试

保护特性：短路/过载

空气冷却

工作频率24KHz

1年保质期

尺寸: 159*97*38mm（L*W*H）



技术参数:
型号 T-50A T-50B T-50C T-50D
CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3
输出 直流输出电压 5V 12V -5V 5V 12V -12V 5V 15V -15V 5V 12V 24V
输出电压容差 ±2% ±5% ±5% ±2% ±5% ±5% ±2% ±5% ±5% ±2% ±6% ±6%
额定输出电流 7A 1A 1A 5A 1A 1A 4A 1A 1A 3A 1A 1A
输出电流范围 0.6-7A 0.2-1A 0.2-1A 0.6-5A 0.2-1A 0.2-1A 0.6-4A 0.2-1A 0.2-1A 0.6-4A 0.2-1.2A 0.2-1.2A
输出功率 52W 49W 50W 51W
纹波及噪音 100mV 100mV 100mV 100mV 100mV 100mV 100mV 100mV 100mV 50mV 120mV 120mV
直流电压可调范围 CH1： -5%，+10%
启动、上升、保持时间 200ms,100ms,16ms满载
输入 输入电压范围 85～132 VAC / 170～264 VAC47-63Hz；选择 240～370VDC
交流输入电流 1.6A/115 V0.8A/ 230 V
效率 66% 69% 71% 72%
冲击电流 冷启动电流20A/115V40A/230V
漏电流 ＜0.5mA/240VAC
保护特性 过载保护 105%～150%
保护方式：切断输出，折返式自动恢复
环境 工作温度、湿度 -10℃～+60℃；20%～90 %RH
保存温度、湿度 -20℃～+85℃；10%～95 %RH
抗震性 10～500Hz，2G 10min./1周期，时长60分钟，各轴
安全 耐压性 输入输出间：1.5KVAC输入与地：1.5KVAC输出与地：0.5KVAC
绝缘电阻 输入输出间，输入与地，输出与地：100M Ohms/500VDC
符合标准 安全标准 符合UL1012
其它 重量 0.54Kg
包装 24pcs/14Kg/0.75CUFT
备注 1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。

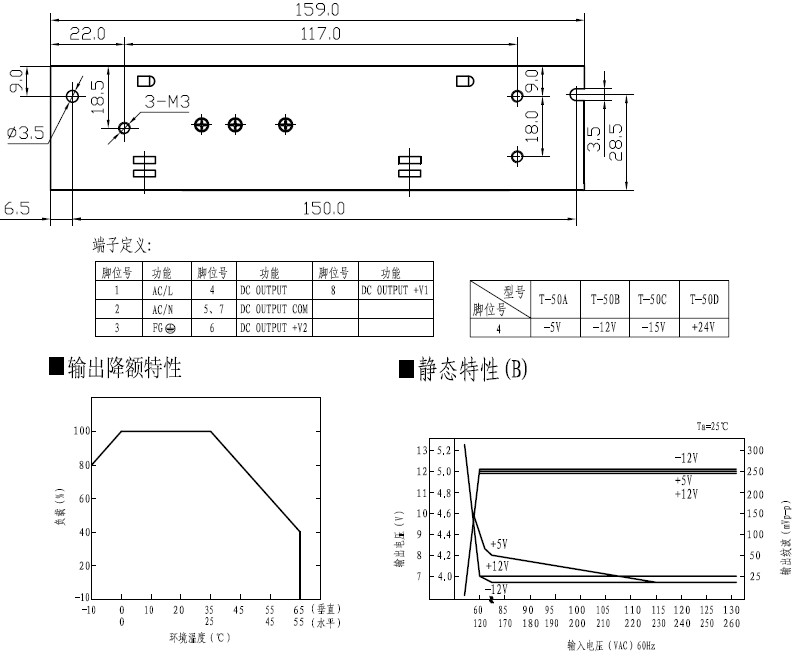

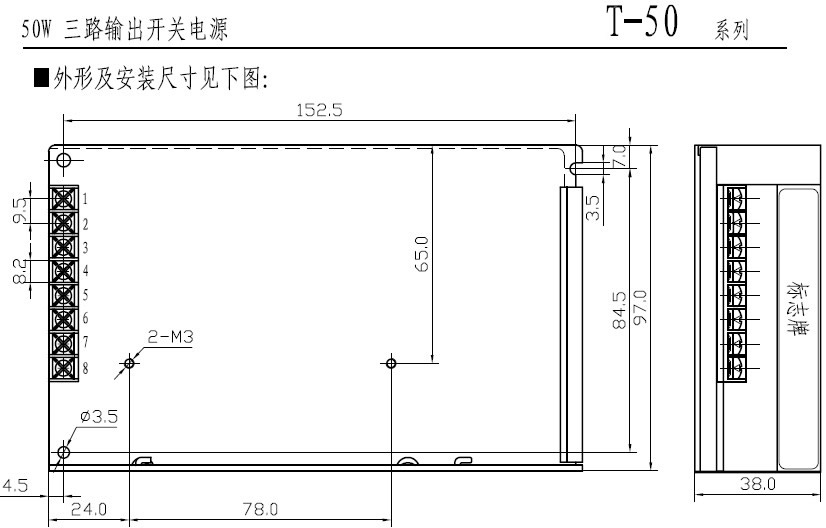

安装尺寸:
