T-30W

	加入收藏
	0577-62782560,61762899
	0577-62775560,62792655
	jyins@jyins.com
	在线询盘
	产品目录下载

产品特点:

高效率，高可靠、低成本

开关选择输入电压范围

保护特性：短路/过载

具有开机显示（发光二极管）

空气冷却

工作频率23KHz

1年保质期

尺寸: 129*98*38mm(L*W*H)

技术参数:

型号		T-30A			T-30B
		CH1	CH2	CH3	CH1	CH2	CH3
输出	直流输出电压	5V	12V	-5V	5V	12V	-12V
	输出电压容差	±2%	+2，-6%	+2，-10%	±2%	+2，-6%	±6%
	额定输出电流(注3)	3A	1A	0.5A	3A	1A	0.5A
	输出电流范围(注4)	0.5-3A	0.1-1A	0.1-0.5A	0.5-3A	0.1-1A	0.1-0.5A
	输出功率	30W			33W
	纹波及噪音(注2)	50mVp-p	100mVp-p	50mVp-p	50mVp-p	100mVp-p	100mVp-p
	直流电压可调范围	CH1： -5%，+10%
	启动、上升、保持时间	200ms,100ms,30ms满载
输入	输入电压范围	85～132 VAC/170～264VAC 47～63 Hz；由开关选择240～370VDC
	交流输入电流	0.8A/115 V 0.45A/ 230 V
	效率	70%			72%
	冲击电流	冷启动电流18A/115V 36A/230V
	漏电流	＜0.75mA/240VAC
保护特性	过载保护	105%～150%
		保护方式：切断输出，自动恢复
环境	工作温度、湿度	-10℃～+60℃；20%～90 %RH
	保存温度、湿度	-20℃～+85℃；10%～95 %RH
	抗震性	10～500Hz，2G 10min./1周期，时长60分钟，各轴
安全	耐压性	输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC
	绝缘电阻	输入输出间，输入与地，输出与地： 100M Ohms/500VDC
符合标准	安全标准	符合UL1012
	EMC标准	Design refer to FCC Part15 J Conduction Class A
其它	重量	0.42Kg
	包装	45pcs/19.4Kg/1.22CUFT
备注	1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
	2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
	3. 容差是电压设定误差、电压调整率和电流调整率之总和。
	4. 具体输出电流见输出降额曲线。

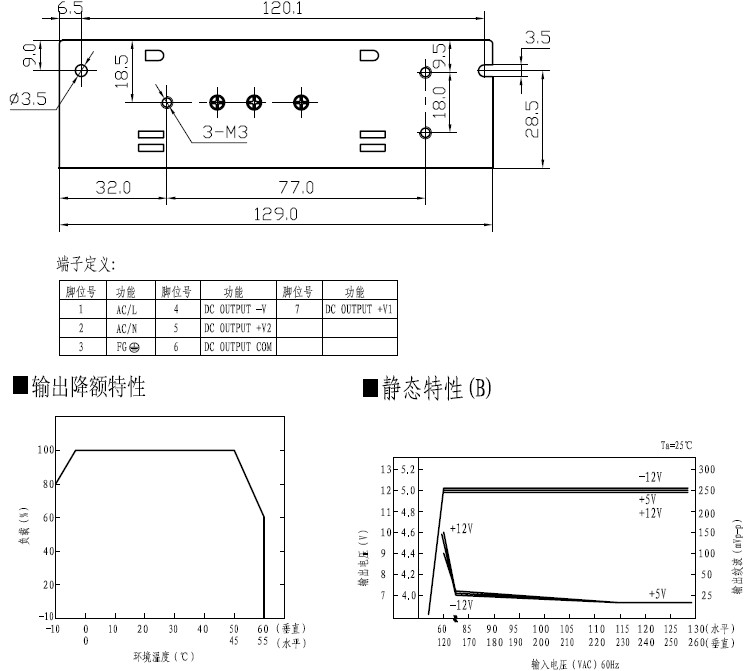

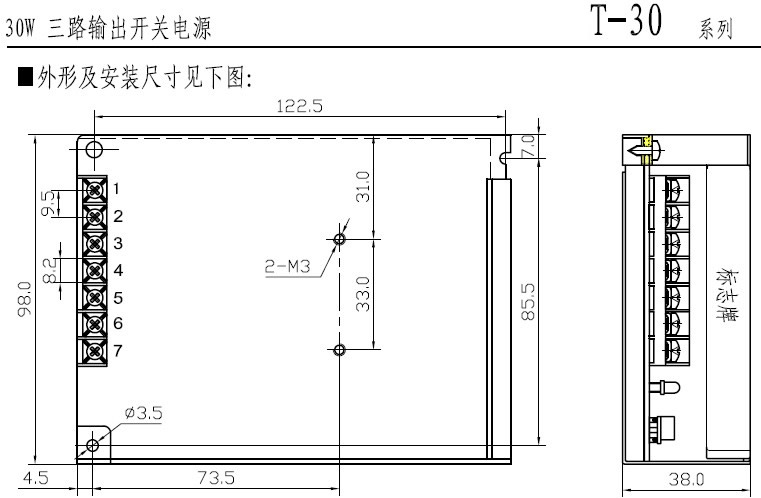

安装尺寸:
