产品介绍

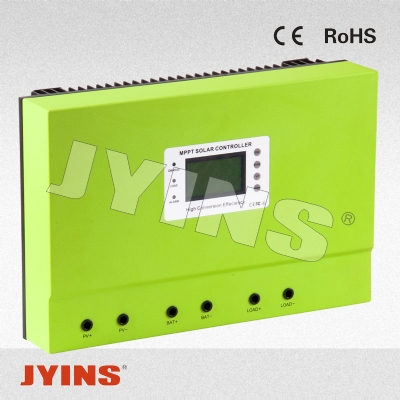

这是一款最大功率点智能跟踪（MPPT）太阳能充放电控制器，并具有自散热，系统自动识别、PV宽电压范围输入、可为多种蓄电池充电、智能控制放电，RS232或LAN通讯等优点，是目前最高端的MPPT太阳能充放电控制器。
产品特点
1、充电模式为MPPT；MPPT追踪效率高达99%；
2、12V/24V/36V/48V 系统自动识别，方便客户使用；
3、PV宽电压范围输入，最大为DC150V；
4、可以无限并机；
5、记忆功能，保存功能设置，日期，时间,发电量等；
6、充电方式：三阶充（恒流、恒压、浮充），有效了延长了蓄电池的寿命；
7、放电模式有常开模式，常关模式，双时段控制开关模式，阳光控制开关模式，阳光控制开+延时关模式等；
8、客户可自行选择为4类常用电池（密封铅酸电瓶，排放式电瓶，胶体电瓶，镍镉电瓶）充电，并且可自定义为其它种类的电池充电，如锂电池等；
9、LCD和 LED显示各种参数，如型号，PV输入电压，电池类型，充电电压，充电电流，充电功率，工作状态等；还可为OEM客户加公司名称、网址、LOGO等；
10、RS232和LAN通讯，IP和网关地址可自行设置满足全球区域使用，并可提供通讯协议，方便客户统一集成管理；
11、提供专业专业上位机软件，可显示和设置充放电系统的整个工作状况和工作参数；
12、智能设计，可在线升级，客户享受终生升级服务；
13、采用的元器件均为品牌，耐高温不低于105℃，理论设计寿命10年；
14、产品符合满足2002/95/EC环保要求，没有镉、氢化物和氟化物等；
15、产品通过CE,ROHS,FCC认证；可配合客户通过各项认证；
16、正常保修期二年，并且可提供3~10年延长保修服务；
产品参数
|
MPPT控制器型号: Master-80A/100A series
|
80A
|
100A
|
|
充电模式
|
MPPT自动最大功率点跟踪
|
|
充电方式
|
三阶充：恒流（MPPT），恒压，浮充
|
|
系统类型
|
DC12V/24V/36V/48VSYS
|
自动识别
|
|
软启动时间
|
DC12V/24V/36V/48VSYS
|
≤10S
|
|
整机效率
|
DC12V/24V/36V/48VSYS
|
≥96.5%,≤99%
|
|
光伏组件利用率
|
DC12V/24V/36V/48VSYS
|
≥99%
|
|
12V系统识别电池电压范围
|
DC9V~15V
|
|
24V系统识别电池电压范围
|
DC18V~28V
|
|
36V系统识别电池电压范围
|
DC32V~40V
|
|
48V系统识别电池电压范围
|
DC42V~60V
|
|
错误系统
|
控制器开机时的蓄电池电压不在以上范围
|
|
PV输入特性
|
|
MPPT工作电压及范围
|
12V系统
|
DC16V~DC150V
|
|
24V系统
|
DC30V~DC150V
|
|
36V系统
|
DC45V~DC150V
|
|
48V系统
|
DC60V~DC150V
|
|
输入低压恢复点
|
12V系统
|
DC22V
|
|
24V系统
|
DC34V
|
|
36V系统
|
DC50V
|
|
48V系统
|
DC65V
|
|
输入过压保护点
|
DC12V/24V/36V/48VSYS
|
DC150V
|
|
输入过压恢复点
|
DC12V/24V/36V/48VSYS
|
DC145V
|
|
最大太阳能板输入功率
|
12V系统
|
1136W
|
1420W
|
|
24V系统
|
2272W
|
2840W
|
|
36V系统
|
3408W
|
4260W
|
|
48V系统
|
4544W
|
5680W
|
|
充电特性
|
|
|
DC12V/24V/36V/48VSYS
|
密封铅酸电池，排放式电池
|
|
可选择的电池类型
|
胶体电池，镍镉电池
|
|
（默认为GEL胶体电池）
|
（还可以自定义为其它种类的电池充电）
|
|
充电方式
|
DC12V/24V/36V/48VSYS
|
恒流-恒压-浮充
|
|
恒压电压
|
DC12V/24V/36V/48VSYS
|
请参考电池类型的充电电压参数表
|
|
浮充电压
|
DC12V/24V/36V/48VSYS
|
|
充电额定电流
|
DC12V/24V/36V/48VSYS
|
80A
|
100A
|
|
限流保护
|
DC12V/24V/36V/48VSYS
|
85A
|
105A
|
|
温度系数
|
DC12V/24V/36V/48VSYS
|
±0.02%/℃
|
|
温度自动补偿
|
DC12V/24V/36V/48VSYS
|
14.2V-（最高温度-25℃）*0.3
|
|
充电电压纹波峰-峰值
|
DC12V/24V/36V/48VSYS
|
200mV
|
|
充电稳压精度
|
DC12V/24V/36V/48VSYS
|
≤±1.5%
|
|
放电特性
|
|
设置控制方式
|
控制器 或 上位机
|
|
放电最大电流
|
DC12V/24V/36V/48VSYS
|
100A
|
|
放电保护
|
DC12V/24V/36V/48VSYS
|
保险丝
|
|
双时段控制开关模式
|
DC12V/24V/36V/48VSYS
|
早上开，早上关；晚上开，晚上关
|
|
常开，常关控制模式
|
DC12V/24V/36V/48VSYS
|
常开或常关
|
|
PV电压控制开关模式
|
DC12V/24V/36V/48VSYS
|
PV电压开，PV电压关
|
|
PV电压和延时
|
DC12V/24V/36V/48VSYS
|
PV电压开，延时关
|
|
控制开关模式
|
|
放电电压保护
|
DC12V/24V/36V/48VSYS
|
自行设置，
低于（高于）设置电压停止（开启）输出；
|
|
通讯特性
|
|
RS232通讯
|
DC12V/24V/36V/48VSYS
|
选择上位机COM连接方式
|
|
LAN通讯
|
DC12V/24V/36V/48VSYS
|
设置控制器和上位机对应的IP和网关地址；
|
|
选择上位机TCP连接方式；
|
|
保护功能
|
|
输入低压保护
|
参见输入特性
|
|
输入高压保护
|
参见输入特性
|
|
温度保护
|
95摄氏度
|
|
温升保护
|
85℃以上，减少功率输出，每度减少3A
|
|
其它参数
|
|
散热方式
|
自散热;
|
|
元器件
|
进口材料，符合欧盟标准，所有温度选择的电解电容额定温度不低于105℃
|
|
气味
|
不产生异味和有害健康的气味
|
|
环保要求
|
满足2002/95/EC；
|
|
没有镉、氢化物和氟化物；
|
|
属性
|
|
尺寸
|
|
|
净重(kg)
|
|
|
毛重(kg)
|
|
|
颜色外观
|
蓝色、绿色、白色（或OEM）客户选择
|
|
安全等级
|
CE、PSE、FCC、EMC
|
|
电磁兼容性
|
EN61000
|
|
机械防护类型
|
IP21
|
|
环境要求
|
|
湿度
|
0~90%RH ( 不会结露)
|
|
海拔高度
|
0~3000m
|
|
环境温度
|
-20℃ ~ +40℃
|
|
储存温度
|
-40℃ ~ +75℃
|
|
大气压力
|
70~106kPa
|
备注：1、以上为本公司的标准参数； |
