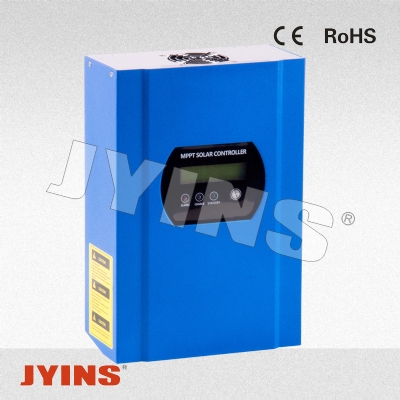

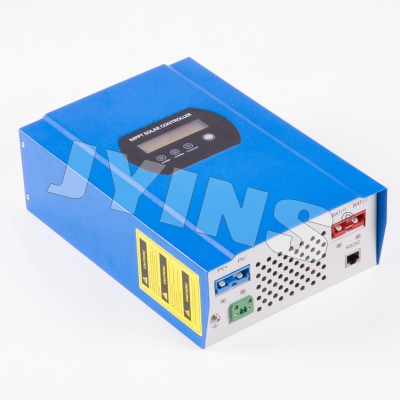

JY-SMART1-30A

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

 产品特点:

1、充电模式为MPPT;转换效率高达99%,可比使用传统的控制器节约30%~60%太阳能电池板;

2、高效率MPPT运算方案,并采用TI28035芯片,使太阳能板利用率为99%;

3、智能设计,可在线升级,客户享受终生升级服务;

4、产品符合满足2002/95/EC环保要求,没有镉、氢化物和氟化物等;

5、采用的元器件均为品牌,耐高温不低于105℃,理论设计寿命10年;

6、充电方式:三阶充(恒流、恒压、浮充);

7、12V/24V/48V 系统自动识别,方便客户使用;

8、太阳能板输入的工作电压范围大,最大为DC150V;

9、客户可自行选择为4类常用电池(密封铅酸电瓶,排放式电瓶,胶体电瓶,镍镉电瓶)充电,并且可以自定义为其它种类的电池充电;

10、LCD和LED显示各种参数,如型号,PV输入电压,电池类型,电池电压,充电电流,充电功率,工作状态等;还可为客户加公司名称、网址等;

11、RS232通讯,可提供通讯协议,方便客户统一集成管理;

12、提供专业的11国语言上位机软件,显示了系统的整个工作状况和工作参数;

13、可扩展局域网远程控制;

14、整机配套:整机+光盘(上位机软件)+通讯线+说明书+安德森端子;

15、产品通过CE,ROHS,FCC,PSE认证;可配合客户通过各项认证。

16、正常保修期二年,并且可提供3~10年延长保修服务;



产品参数

MPPT控制器型号:

J-Y-MSC-DC12V/24V/48V-系列

40A

50A

60A

充电模式

MPPT自动最大功率点跟踪

充电方式

三阶段:恒流(MPPT),恒压,浮充

系统类型

DC12V/24V/48V

自动识别

系统识别电压

12V系统

DC9V~DC15V



24V系统

DC18V~DC30V



48V系统

DC36V~DC60V

软启动时间

12V/24V/48V系统

≤10S

动态响应恢复时间

12V/24V/48V系统

500us

整机效率

12V/24V/48V系统

≥96.5%,≤99%

光伏组件利用率

12V/24V/48V系统

≥99%

输入特性

MPPT工作电压及范围

12V系统

DC18V~DC150V



24V系统

DC34~DC150V



48V系统

DC65~DC150V

输入低压保护点

12V系统

DC16V



24V系统

DC30V



48V系统

DC60V

输入低压恢复点

12V系统

DC22V



24V系统

DC34V



48V系统

DC65V

最高极限输入电压

12V/24V/48V系统

DC160V

输入过压保护点

12V/24V/48V系统

DC150

输入过压恢复点

12V/24V/48V系统

DC145V

最大太阳能板输入功率

12V系统

570W

700W

900W



24V系统

1130W

1400W

1700W



48V系统

2270W

2800W

3400W

输出特性


可选择的电池类型
(默认为GEL胶体电池)

12V/24V/48V系统

密封铅酸电池,排放式电池
胶体电池,镍镉电池
(还可以自定义为其它种类的电池充电)

恒压电压

12V/24V/48V系统

请参考电池类型的充电电压参数表

浮充电压

12V/24V/48V系统



过充保护电压

12V系统

14.6V



24V系统

29.2V



48V系统

58.4V

输出额定电流

12V/24V/48V系统

40A

50A

60A

限流保护

12V/24V/48V系统

44A

55A

66A

温度系数

12V/24V/48V系统

±0.02%/℃

温度自动补偿

12V/24V/48V系统

14.2V-(最高温度-25℃)*0.3

输出电压纹波峰-峰值

12V/24V/48V系统

200mV

输出稳压精度

12V/24V/48V系统

≤±1.5%

显示

LCD 显示

输入,输出参数及输出总功率等
(详见LCD显示说明)

LED 显示

三个指示灯:

故障指示灯,充电指示灯,电源指示灯
(详见LED指示说明)

PC上位机(通信端口)

RS232 (配套)或 局域网(可选)

保护功能

输入低压保护

参见输入特性

输入高压保护

参见输入特性

输入极性反接保护

输出过压保护

参见输出特性

输出极性反接保护

短路保护

可长期短路,短路故障消除后可自恢复

温度保护

95摄氏度

温升保护

85℃以上,减少功率输出,每度减少3A

其它参数

音响噪声

≤40dB

散热方式

强迫风冷,风扇转速由温度调节,内部温度较低时,风扇缓慢运转或停转;控制器停止工作时,风扇停止运转;

元器件

进口材料,符合欧盟标准,所有温度选择的电解电容额定温度不低于105℃

气味

不产生异味和有害健康的气味

环保要求

满足2002/95/EC;
没有镉、氢化物和氟化物;

属性

尺寸 DxWxH(mm)

270*185*90

包装尺寸

330*245*150

净重(kg)

3

毛重(kg)

3.6

颜色

蓝色\绿色 (可选)

安全等级

CE、PSE、FCC、EMC

电磁兼容性

EN61000

机械防护类型

IP21

环境要求

湿度

0~90%RH ( 不会结露)

海拔高度

0~3000m

环境温度

-20℃ ~ +40℃

储存温度

-40℃ ~ +75℃

大气压力

70~106kPa
