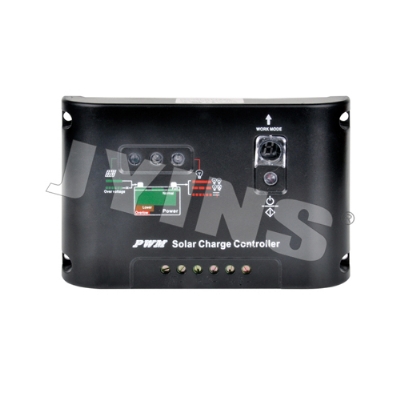

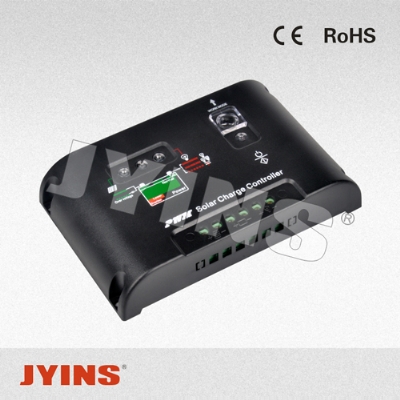

应用范围

本控制器只适用于普通太阳能组件，请不要连接其他的充电电源，否则可能造成控制器永久损坏。

本控制器只适用于以下12V/24V 电池类型：

普通电解质铅酸电池,

免维护铅酸储能电池，深循环电池，胶体电池

警告！本控制器不适用于镍镉电池，镍氢电池，锂电池以及其他类型的可充电或不可充电电池。

安装与连接

在适当的地方安装控制器，并让其尽量靠近电池。安装表面必须是固体平整的，干燥并不易着火。电池电缆必须尽可能的短，并匹配适当的电缆截面积（例如 4mm2 20A 电流，2m长度）

如果电池在一个大的温差范围内操作（夏天/冬天）,请务必安装温控探头（如果有的话）。带有温度补偿的充电电压会延长电池寿命及增加可用电量。

为确保空气流通，请保持控制器四周10cm的间距。

在安装过程中，请严格按照以下顺序连接各部件。

1.连接电池的正负极到控制器的电池输入正负极。

2.连接太阳能组件的正负极到控制器的光伏输入的正负极。

3.连接负载到控制器的负载输出端口的正负极。

当进行拆卸的时候，请按照相反的顺序进行。

警告：不正确的安装顺序会导致控制器的损坏。

保护功能

电池板反接保护

电池反接保护

控制器只保护本身，并不保护负载

过冲电保护

充电过程中，一旦蓄电池电压到达设定电压，控制器将会自动切断充电回路

过放电保护

放电过程中，一旦蓄电池电压到达设定电压，控制器将自动切断放电回路

夜间反倒灌保护

输出过流保护

放电过程中，一旦放电电流超过额定值1.3倍以内，控制器将会延时60秒后自动切断放电回路。一旦放电电流超过额定值1.6倍以内，控制器将会延时5秒后自动切断放电回路。超过1.6倍，则立刻关闭。

输出短路保护

技术参数
