型号及其含义：

产品概述：

JYK（PZ1006-2）单相数显仪表，以正弦波平均值检波，显示有效值，可测量电网中的交流电流、电压值，和各种用电设备的交流、直流电流和电压信号，并以数字方式显示。

产品参数：

1、电源：AC110V/AC220±10%/AC380V/A/DC 85-250V

2、整流线路：正弦波平均值检波，显示有效值

3、精度：≤输入满量程的0.5%±2个字

4、采样速度：约2.5次/秒

5、显示：4位LED（9999）

6、使用温度：-25~55℃

7、功耗：≤1VA

8、最大输入：电压表：600V（交流电压表不要输入600V以上）交流电流表：5A；直流电流表：2000A/75mV

测量范围：

1、交流电压测量范围：直接输入：AC  600V、199.9V、99.99V、9.999V、9.999MV 使用电压互感器输入：（可根据用户要求定制）

2、交流电流测量范围：直接输入：5A（2.000A、200.0mA，可根据要求定制） 使用电流互感器输入：（X∶5A）10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A

3、直流电压测量范围：直接输入：DC  600V、199.9V、99.99V、9.999V、9.999MV（可根据用户要求定制）

4、直流电流测量范围：使用分流器输入：（X∶75mV）；10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A直接输入：（可根据用户要求定制）

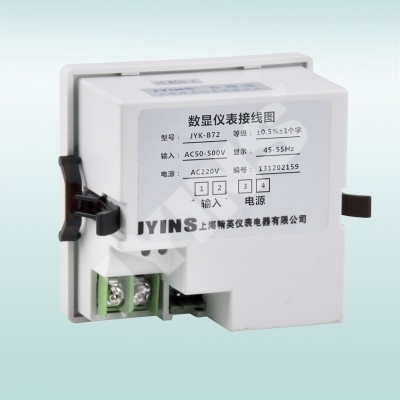

外形图及接线图
