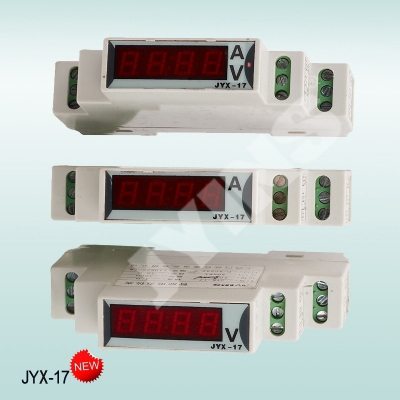

JYX-17
加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

型号及含义：



 产品概述：

JYX-17（SX96）（PZ1006-2）单相数显仪表，以正弦波平均值检波，显示有效值，可测量电网中的交流电流、电压值，和各种用电设备的交流、直流电流和电压信号，并以数字方式显示。
产品参数：
1、电    源：DC5V和ADC8-12V                     2、精    度：≤输入满量程的0.5%±2个字
3、 采样速度：约2.5次/秒                   4、显    示： 0-9999
5、 使用温度：0～40℃                       6、功    耗：≤2VA
产品功能：
1、交流电压测量范围：
   直接输入：AC 600V、199.9V、19.99V、1.999V，
   使用电压互感器输入：（可根据用户要求定制）
2、交流电流测量范围：
   直接输入：5A（2.000A、200.0mA，可根据要求定制）
   使用电流互感器输入：（X∶5A）
          10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A
3、直流电压测量范围：
   直接输入：DC 600V、199.9V、19.99V、1.999V，（可根据用户要求定制）
4、直流电流测量范围：
   使用分流器输入：（X∶75mV）；
          10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A
   直接输入：（可根据用户要求定制）
时效老化：所有产品均经过时效老化，使仪表处于长期稳定工作状态，以降低外部环境对仪表的影响,确保产品质量的一致性，稳定性。

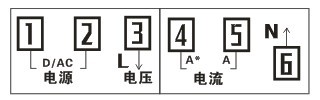

接线示意图
