型号及含义：

产品概述：

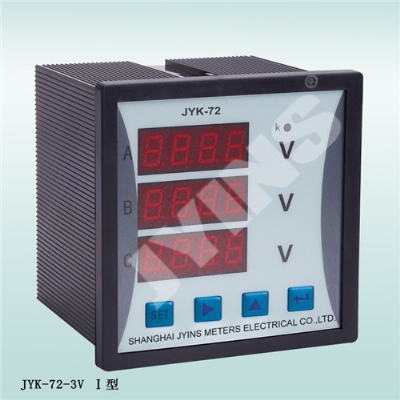

JYK（PZ1006-2）可编程三相智能组合表采用交流电采样技术，测量电网中的三相电流、三相电压、三相电压电流、单相电流电压频率的同时测量并显示。可通过面板按键设置倍率，其性价比极高。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

产品参数：

1、电 源：AC/DC：80V-270V。2、整流线路:正弦波平均值检波，显示有效值。3、精 度：≤输入满量程的0.5%±2个字。4、采样速度：约2.5次/秒。5、使用温度：0∼40℃。6、频率响应:50∼60。 7、继电器触点容量:AC220V/3A。8、继电器触点寿命:1052次。 9、变送输出精度:±(0.8%+3d)。

产品功能：

适用于三相电力电网的自动化控制：如变电站自动化、输配电自动化、智能建筑及企业内部系统中的三相电流、三相电压、三相电压电流、单相电流电压频率的参数测量。

测    量：三相电压表，同时测量显示三相电力网络的三相三线或三相四线电压，用户可根据自己的须要自行设置。

显    示: 三排正四位LED数码管显示9999。

额定输入：电压AC500V，过载1.2倍，AC600V以上需配电压互感器。

客户选配：RS485-MODBUS-RTU通讯功能、二路开关量输出、二路开关量输入、一路模拟量输出。

时效老化：所有产品均经过时效老化，使仪表处于长期稳定工作状态，以降低外部环境对仪表的影响,确保产品质量的一致性，稳定性。

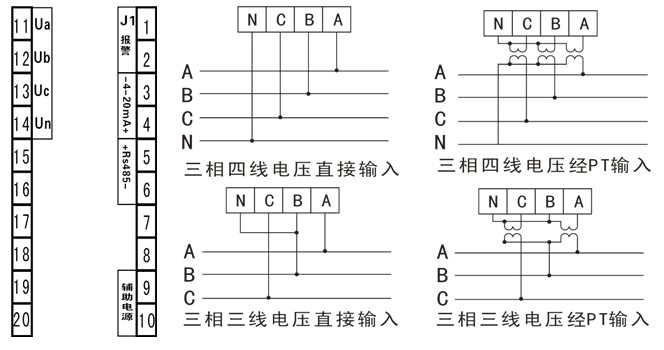

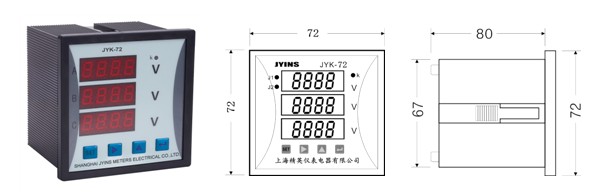

外形图及接线图

注：如与仪表壳体上的接线图不一致，请以仪表壳体上为准
