型号及含义：

产品概述：产品参数:

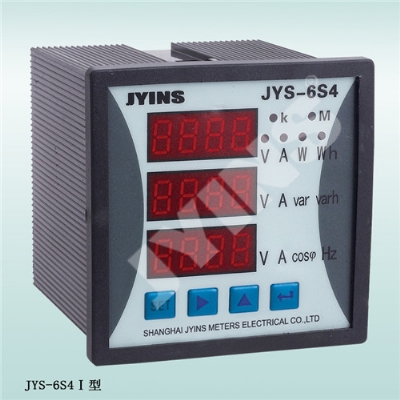

JYS（PD1006-1）多功能电力仪表，能够高精度的测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电脉冲输出功能。采用通讯协议，能实现LED现场显示和远程数字通讯。多功能仪表具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数功能等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

输入电压： AC 100V、200V、380V   过负荷：1.2倍额定值(连续)，2倍额定值(10s)  功  耗：<0.1VA(每相)  输入电流：AC 1A、5A   辅助电源：AC/DC； 80V-270V

产品功能：

测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能。计量：正反向有功电能，感性容性无功电能。 显示：三排LED数码管显示，可视度高。 通讯：RS485通讯，MODBUS-RTU协议。 输出：2路电能脉冲输出(脉冲常数3200imp/kwh)。 扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比。 用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理。时效老化：所有产品均经过时效老化，使仪表处于长期稳定工作状态，以降低外部环境对仪表的影响,使用户有个满意的产品。

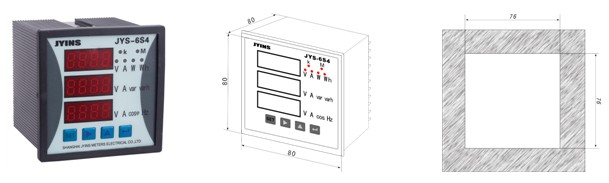

外形图及开孔尺寸图

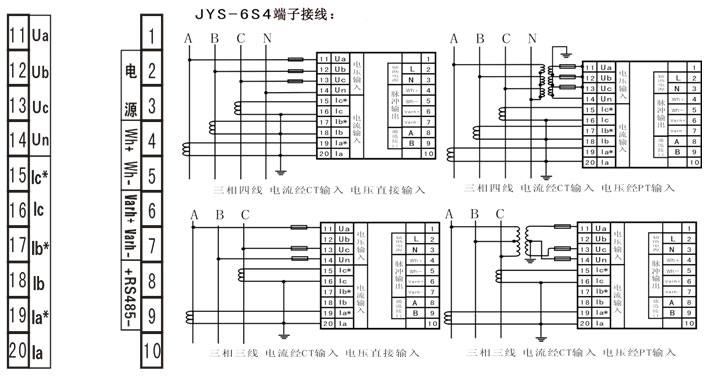

接线示意图

 注：如与仪表壳体上的接线图不一致，请以仪表壳体上为准
