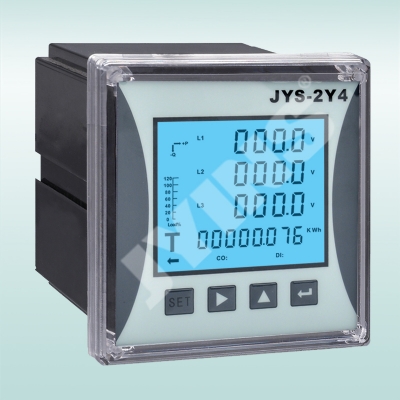

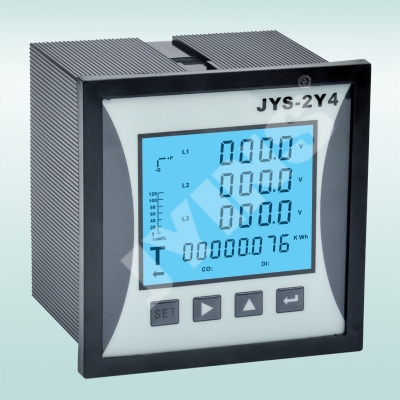

JYS-2Y4 |
|||||||||||||||
|
|||||||||||||||
型号及含义：
产品概述：
JYZ（PD1006-1）多功能液晶仪表，能够高精度的测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电脉冲输出功能与四路开关量输入、四路开关量输出和四路模拟量输出功能。采用通讯协议，能实现LCD现场显示和远程数字通讯。多功能液晶仪表具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数功能等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

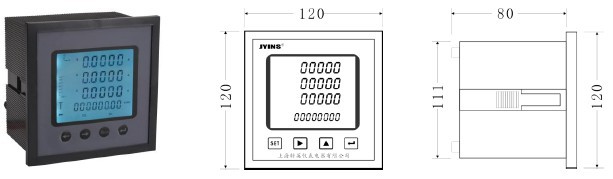

输入测量电压: AC 100V、200V、380V 过负荷: 1.2倍额定值(连续),2倍额定值(10s) 功 耗:<0.1VA(每相) 输入测量电流:AC；1A、5A 辅助电源:AC/DC； 80V-270V 产品功能： 测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能。计量：正反向有功电能，感性容性无功电能。 显示：STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示。 通讯：RS485通讯，MODBUS-RTU协议。 输出：2路电能脉冲输出，四路开关量输出和四路模拟量输出功能。输入:四路开关量输入。 扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比。 用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理。时效老化：所有产品均经过时效老化，使仪表处于长期稳定工作状态，以降低外部环境对仪表的影响,使用户有个满意的产品。 外形图及开孔尺寸图

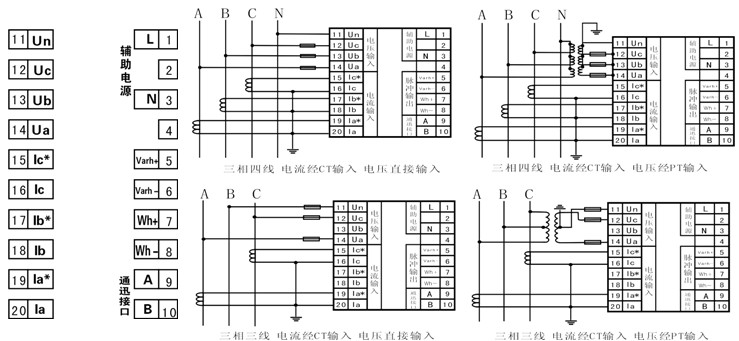

接线示意图
注：如与仪表壳体上的接线图不一致，请以仪表壳体上为准
|
|||||||||||||||
